1、應用范圍
DXH06-D320H10型浪涌保護器，主要應用于LED照明系統中瞬時過電壓、過電流的電涌保護。

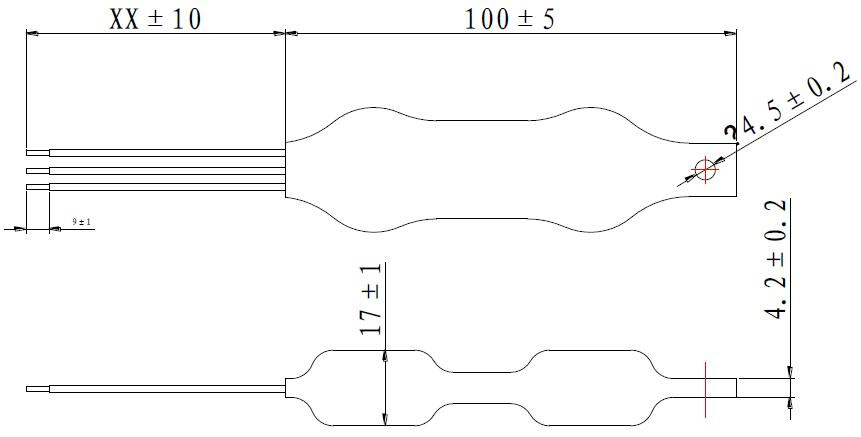

2、外形結構圖（此圖只作示意，以提供安裝尺寸為主）
3、技術參數
|
序號
|
技術指標
|
設備型號
|
|
DXH06-D320H10
|
|
1
|
額定電壓Un
|
220Va.c.
|
|
2
|
最大持續電壓Uc
|
320Va.c.
|
|
3
|
標稱放電電流In
|
5kA(8/20μS)
|
|
4
|
最大放電電流Imax
|
10kA(8/20μS)
|
|
5
|
耐沖擊電壓T3 Uoc
|
10kV
|
|
6
|
限制電壓Up
|
1.5kV(L-N、L-PE、N-PE)
|
|
7
|
外殼阻燃等級
|
UL94 V-0
|
|
8
|
安裝方式
|
并聯
|
|
9
|
引線長度
|
110mm，上錫10mm
|
|
10
|
防護等級
|
IP20
|
|
11
|
輸出導線
|
黑色（N）、綠色（PE）、白色（L）
|
|
12
|
工作溫度（℃）
|
-40℃~+80℃
|
|
13
|
儲存溫度（℃）
|
-40℃~+85℃
|
|
14
|
相對濕度
|
≤95％（25℃）
|
|
15
|
尺寸
|
100×25×18（mm）
|
