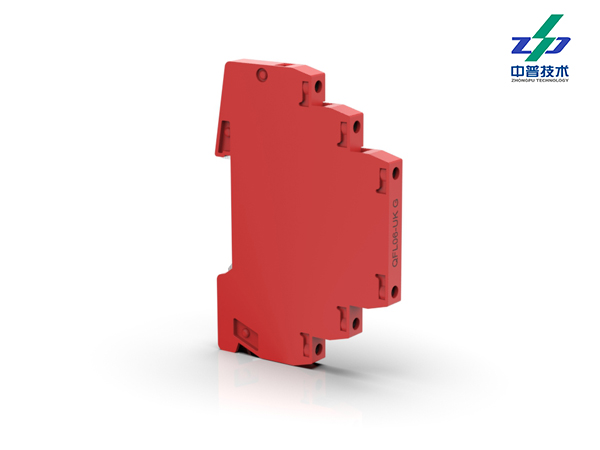

QFL06-UK G電涌保護器 ，本系列浪涌保護器主要應用于2線制測控信號系統的瞬時過電壓、過電流的保護。寬度為7mm節約安裝空間，用于直接或間接屏蔽接地的對地隔離的平衡接口兩對線保護，適用LPZ0A-2及后續分區的防雷保護。
外形結構圖（此圖只作示意，以提供安裝尺寸為主）
技術參數
| 序號 | 技術指標 | 設備型號 |
| QFL06-UK G | ||
| 1 | SPD分類 | C2、D1 |
| 2 | 標稱工作電壓Un: | 24VDC/AC |
| 3 | 直流最大持續運行電壓Uc： | 30V |
| 4 | 標稱電流IL： | 0.5A |
| 5 | C2總標稱放電電流（8/20uS）In: | 20KA |
| 6 | C2每線標稱放電電流（8/20uS）In: | 10KA |
| 7 | 線—線電壓保護水平Up: | 150V |
| 8 | 線—PG 電壓保護水平Up: | 75V |
| 9 | 線—線電壓保護水平(1KV/uS C1）Up: | 120V |
| 10 | 線—PE 電壓保護水平(1KV/uS C1）Up: | 75V |
| 11 | 工作溫度范圍 | -40 ℃---- +80 ℃ |
| 12 | 防護等極 | IP20 |
| 13 | 安裝方式 | 35mm DIN軌 |
| 14 | 接線方式（輸入/輸出） | 壓接/壓接 |
| 15 | 安裝導線截面積 | 0.08—2.5mm2 |
| 16 | 顏色 | 紅色 |
| 17 | 尺寸 | 91×63×7（mm） |
