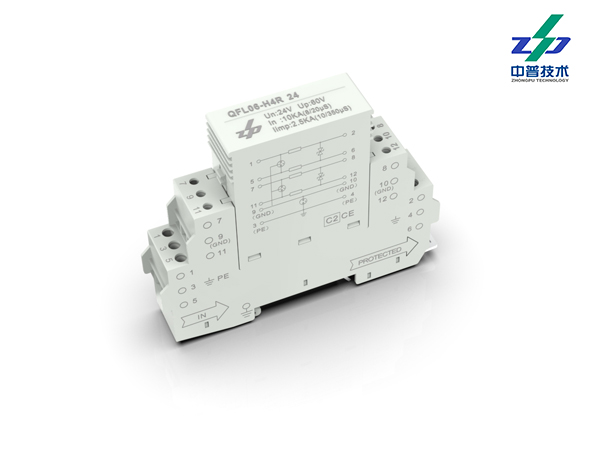

QFL06-H4R SPD模塊，寬度為18.7mm節約安裝空間，用于直接或間接屏蔽接地的對地隔離的平衡接口一對線保護，適用0A-2及后續分區的防雷保護，SPD模塊可插拔。
外形結構圖（此圖只作示意，以提供安裝尺寸為主）
技術參數
tbody>
序號
技術指標
設備型號
QFL06-H4R 6
QFL06-H4R 12
QFL06-H4R 24
1
接口:
接線端子
2
工作電壓Un:
6V
12V
24V
3
C2每線標稱放電電流In:
10kA(8/20μS)
4
C2總標稱放電電流Itotal:
20kA(8/20μS)
5
D1沖擊電流 Iimp
2.5KA(10/350 μs)
6
電壓保護水平(In C1）Up:
15V
30V
60V
7
標稱電流IL：
0.5A
8
安裝導線截面積
0.08—2.5mm2
9
工作溫度（℃）
-40℃~+80℃
10
相對濕度
10%～90%（25℃）
11
尺寸
96.3×75.6×18.7（mm）
